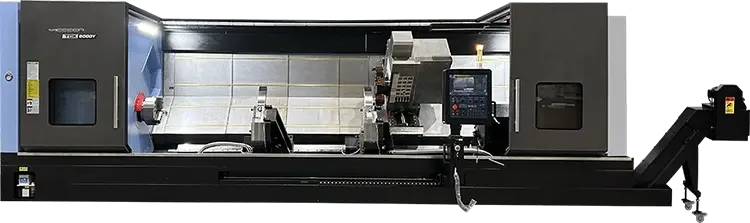

Wiesser TCK1000DY-1950 / Y Eksenli 15 inch CNC Torna
Standart Özellikler
-
Kutu (Sürtünme) Kızaklar ile Güçlü ve Geniş Gövde Yapısı
120mm Fener Mili Çubuk Kapasitesi
15 inch 3 Ayaklı Hidrolik Ayna
1 set Sert Ayak
Eğik banko döküm gövde yapısı
12 İstasyon BMT65 Servo Taret
(2 adet) Yatay + (2 adet) Dikey Canlı Takım Tutucusu
Takım Ölçme Kolu Probu (Renishaw)
Palet Tipi Talaş Konveyörü
Merkezi Yağlama Sistemi
Ayna clamp-unclamp için Ayak Pedalı
Tam Kapalı Kasa
Makina çalışma durumu gösteren renkli ikaz lambası
İç Aydınlatma lambası
Makina montaj ayak seti
Takım Çantası ve Kitleri
CE Ekipmanları
Transformatör
Kullanım ve Bakım Kılavuzları
Kapasite Bilgileri
-
Ayna çapı: 15 (inch)
Yatak üstü Maks. çevirme çapı: Ø1.000 (mm)
Saddle üstü Maks. çevirme çapı: Ø730 (mm)
Maks. tornalama çapı: Ø900 (mm)
Maks. tornalama boyu: 1.950 (mm)
Fener mili koniği: A2-15
Fener mili delik çapı: Ø132 (mm)
Maks. Çubuk kapasitesi: Ø120 (mm)
Maks. fener mili devri: 1.200 (rpm)
X*Y*Z eksen seri hareket hızı: 16*10*16 (m/dk.)
X eksen hareket miktarı: 500 (mm)
Z eksen hareket miktarı: 2.000 (mm)
Y eksen hareket miktarı: ±75 (mm) (Opsiyon: ±100 (mm))
Vidalı mil Çapı*Hatvesi X/Z: 50*8 / 63*12 (mm)
Takribi Pozisyonlama hassasiyeti X/Z: ±0,016 (mm) / ±0,02 (mm)
Takribi Tekrarlama hassasiyeti X / Z: ±0,007 (mm) / ±0,008(mm)
Taret tipi: BMT65 Servo Taret (Opsiyon: BMT85)
Taret istasyon sayısı: 12
Taret kare takım ölçüleri: 32x32 (mm)
Canlı takım istasyon sayısı: 12 istasyon
Canlı takım devri: 2.500 (rpm)
Canlı takım pens ölçüsü: ER40
Punta koniği: MT-6
Punta pinol çapı: 180 (mm)
Punta pinol hareket miktarı: 180 (mm)
Makina dış kasa ölçüleri (WxDxH): 9.830x3.260x3.940 (mm)
Takribi Makina ağırlığı: 12.500 (kg) (Opsiyonlara göre değişiklik gösterebilir.)
