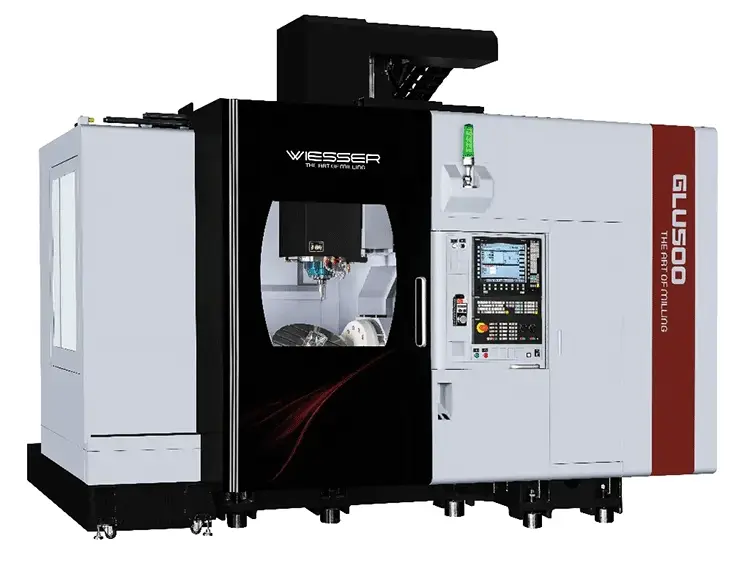

Wiesser GLU500 CNC 5 Eksen İşleme Merkezi
Standart Özellikler
-
Mükemmel sönümleme özelliği ile meehanite döküm gövde teknolojisi
Yüksek Hız (High Speed) ve Yüksek hassasiyet özellikleri ile daha iyi yüzey kalitesi
Güçlü ve geniş gövde yapısı ile uzun süre bozulmayan rijitlik
Rigit Tapping (Rijit Kılavuz Çekme)
Palet tipi talaş konveyörü
24 İstasyonlu kol tipi ATC
Çift Sıralı Geniş Roller (Masura) Lineer Kızaklar
Fener Mili Soğutma Sistemi
Elektrik dolabı havalandırma sistemi
Tam kapalı kasa
Taşınabilir el çarkı
Basınçlı hava ile takım soğutma sistemi
Bor yağı ile takım soğutma sistemi
Bor yağı tabancası
Hava tabancası
Merkezi yağlama ünitesi
Makina çalışma durumu gösteren renkli ikaz lambası
İç Aydınlatma lambası
Makina montaj ayak seti
Takım Çantası ve Kitleri
CE Ekipmanları
Transformatör
Kullanım ve Bakım Kılavuzları
Kapasite Bilgileri
-
Makina Tabla ölçüleri : Ø500 (mm)
Tabla yükleme kapasitesi : 350 (kg)
X/Y/Z Eksen hareket miktarı : 700 / 1000 / 500 (mm)
Fener mili alnı ile Tabla arası mesafe : 110 ~ 610 (mm)
İki Kolon arası mesafe : 700 (mm)
A eksen dönme aralığı : ±120°
C eksen dönme aralığı : 360°
Maks. işleme yüksekliği : 500 (mm)
Maks. işleme çapı : Ø650 (mm)
A / C eksenleri dönme hızı: 80 / 60 (rpm)
A eksen şaftı Maks. torku : 1.800 / 3.000 (Nm)
C eksen şaftı Maks. torku : 1.000 / 2.000 (Nm)
Fener mili motor gücü : 15 (kW)
Fener mili koniği : HSK-A63
Maksimum fener mili devri : 18.000 (rpm)
Fener mili - Motor aktarma tipi : Direkt Motor
Otomatik magazin tipi : Kol (Arm) Tipi
Magazin istasyon sayısı : 24 (adet)
Maksimum takım çapı : 70 / 120 (mm)
Maksimum takım uzunluğu : 250 (mm)
Maksimum takım ağırlığı : 8 (kg)
Takım değiştirme süresi : 3 (sn)
Eksen Motor güçleri X*Y*Z : 4,4 * 4,4 * 4,4 (kW)
Hızlı ilerleme X*Y*Z : 30*30*30 (m/dk)
Kesme ilerlemesi X*Y*Z : 12 (m/dk)
Makina Dış Kasa Ölçüleri W*D*H: 3.400 * 2.800 * 3.600 (mm)
Takribi Makina ağırlığı : 11.000 (kg)
