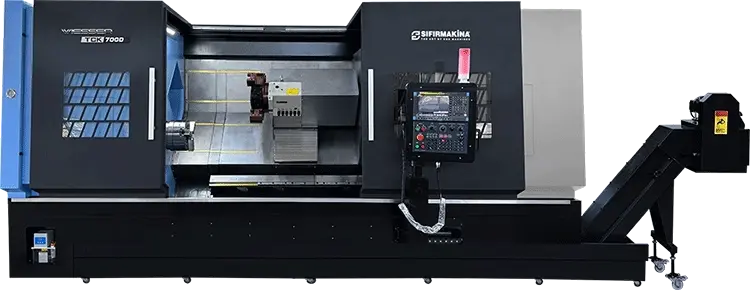

Wiesser TCK700D-1450 / Токарный станок с ЧПУ C-Axis 12 дюймов
Стандартные характеристики
-
Прочная и широкая конструкция корпуса
91 мм Емкость шпиндельного стержня
Более быстрые и жесткие движения с линейными роликовыми направляющими
12-дюймовый 3-кулачковый гидравлический патрон
1 комплект жестких кулачков
45° наклонная станина литой конструкции корпуса
12-позиционная серво-револьверная головка BMT65
(2 шт.) осевой + (2 шт.) радиальный приводной инструмент
Щуп для настройки инструмента (Renishaw)
Конвейер стружки паллетного типа
Центральная система смазки
Ножная педаль для зажима-разжима патрона
Полностью закрытый корпус
3-цветная сигнальная лампа
Лампа внутреннего освещения
Набор ножек для крепления станка
Сумка и наборы инструментов
Оборудование CE
Трансформатор
Руководства пользователя и технического обслуживания
Информация о емкости
-
Диаметр патрона: 12 (дюйм)
Макс. диаметр поворота над станиной: Ø780 (мм)
Макс. диаметр обработки: Ø650 (мм)
Макс. длина обработки: 1,450 (мм)
Торец шпинделя: A2-11
Отверстие шпинделя: Ø105 (мм)
Вместимость прутка шпинделя: Ø91 (мм)
Макс. Скорость вращения шпинделя: 2000 (об/мин)
Мощность двигателя шпинделя: 22/30 (кВт)
Тип направляющей / Размеры (X*Z): THK (Brand) Линейная роликовая направляющая / 55*55 (мм)
Угол наклона станины: 45°
Быстрый ход по осям X*Z: 16*16 (м/мин)
Перемещение по оси X: 350 (мм)
Перемещение по оси Z: 1500 (мм)
Диаметр шарико-винтовой передачи*Шаг X/Z: 50*8 / 63*12 (мм)
Точность позиционирования: ±0,008 (мм)
Точность повторяемости: ±0,004 (мм)
Тип револьверной головки: BMT65 Servo Turret
Количество станций револьверной головки: 12
Размеры квадратного инструмента: 32x32 (мм)
Количество станций приводного инструмента: 12 станция
Скорость вращения приводного инструмента: 4.000 (об/мин)
Тип цанги приводного инструмента: ER40
Конус задней бабки: MT-5
Диаметр пиноли задней бабки: 150 (мм)
Перемещение пиноли задней бабки: 180 (мм)
Перемещение задней бабки: 1.400 (мм)
Размеры станка (ШxГxВ): 5.800x2.250x2.550 (мм)
Приблизительный вес станка: 10.000 (кг)
